Captura em alta velocidade e vídeo em câmera lenta com o CameraX 1.5

Leitura de 6 min
Ver o perfil de Charles Munger
Leo Huang Engenheiro de software

Capturar ações em movimento rápido com clareza é um recurso essencial para apps de câmera modernos. Isso é feito com a captura em alta velocidade, o processo de aquisição de frames em taxas como 120 ou 240 QPS. Essa captura de alta fidelidade pode ser usada para duas finalidades distintas: criar um vídeo com alta taxa de frames para análise detalhada, frame a frame, ou gerar um vídeo em câmera lenta em que a ação se desenrola de forma dramática na tela.

Antes, a implementação desses recursos com a API Camera2 era um processo mais prático. Agora, com a nova API de alta velocidade na CameraX 1.5, todo o processo é simplificado, oferecendo a flexibilidade de criar vídeos com alta taxa de frames ou clipes em câmera lenta prontos para reprodução. Neste post, vamos mostrar como dominar as duas. Se você não conhece o CameraX, confira a Visão geral do CameraX.


O princípio por trás da câmera lenta

O princípio fundamental da câmera lenta é capturar o vídeo com um frame rate muito maior do que o de reprodução. Por exemplo, se você gravar um evento de um segundo a 120 quadros por segundo (QPS) e reproduzir essa gravação a 30 QPS, o vídeo vai levar quatro segundos para ser reproduzido. Esse "alongamento" do tempo é o que cria o efeito dramático de câmera lenta, permitindo que você veja detalhes que são rápidos demais para o olho humano.

Para garantir que o vídeo final seja suave e fluido, ele precisa ser renderizado a pelo menos 30 qps. Isso significa que, para criar um vídeo em câmera lenta de 4x, o frame rate de captura original precisa ser de pelo menos 120 QPS (120 QPS de captura ÷ 4 = 30 QPS de reprodução).

Depois que as filmagens com alta taxa de quadros são capturadas, há duas maneiras principais de alcançar o resultado desejado:

  • Câmera lenta processada pelo player (vídeo com alta taxa de quadros): a gravação em alta velocidade (por exemplo, 120 qps) é salva diretamente como um arquivo de vídeo com alta taxa de quadros. Em seguida, o player de vídeo é responsável por reduzir a velocidade do vídeo. Isso dá ao usuário a flexibilidade de alternar entre a reprodução normal e em câmera lenta.
  • Câmera lenta pronta para reprodução (vídeo recodificado): o stream de vídeo de alta velocidade é processado e recodificado em um arquivo com um frame rate padrão (por exemplo, 30 QPS). O efeito de câmera lenta é "incorporado" ajustando os carimbos de data/hora do frame. O vídeo resultante será reproduzido em câmera lenta em qualquer player de vídeo padrão sem processamento especial. Embora o vídeo seja reproduzido em câmera lenta por padrão, os players de vídeo ainda podem oferecer controles de velocidade do vídeo que permitem ao usuário aumentar a velocidade e assistir o vídeo na velocidade original.

A API CameraX simplifica isso oferecendo uma maneira unificada de escolher a abordagem que você quer, como mostrado abaixo.


A nova API High-Speed Video

A nova solução CameraX é baseada em dois componentes principais:

  • Recorder#getHighSpeedVideoCapabilities(CameraInfo): esse método permite verificar se a câmera pode gravar em alta velocidade e, em caso afirmativo, quais resoluções (objetos Quality) são compatíveis.
  • HighSpeedVideoSessionConfig: é um objeto de configuração especial que agrupa os casos de uso VideoCapture e Preview, instruindo o CameraX a criar uma sessão de câmera unificada de alta velocidade. Embora o stream de VideoCapture opere na alta taxa de frames configurada, o stream de Preview normalmente é limitado pelo sistema da câmera a uma taxa padrão de pelo menos 30 QPS para garantir uma exibição suave na tela.

Primeiros passos

Antes de começar, adicione as dependências necessárias da CameraX ao arquivo build.gradle.kts do app. Você vai precisar do artefato camera-video com as bibliotecas principais da CameraX.

// build.gradle.kts (Module: app)

dependencies {

    val camerax_version = "1.5.1"


    implementation("androidx.camera:camera-core:$camerax_version")

    implementation("androidx.camera:camera-camera2:$camerax_version")

    implementation("androidx.camera:camera-lifecycle:$camerax_version")

    implementation("androidx.camera:camera-video:$camerax_version")

    implementation("androidx.camera:camera-view:$camerax_version")

}

Observação sobre APIs experimentais

É importante observar que as APIs de gravação em alta velocidade estão em fase experimental. Isso significa que eles estão sujeitos a mudanças em versões futuras. Para usá-las, é preciso ativar o recurso adicionando a seguinte anotação ao código:

@kotlin.OptIn(ExperimentalSessionConfig::class, ExperimentalHighSpeedVideo::class)

Implementação

A implementação de ambos os resultados começa com as mesmas etapas de configuração. A escolha entre criar um vídeo com alta taxa de quadros ou um vídeo em câmera lenta se resume a uma única configuração.

1. Configurar a captura em alta velocidade

Primeiro, independente do seu objetivo, você precisa acessar o ProcessCameraProvider, verificar os recursos do dispositivo e criar seus casos de uso.

O bloco de código a seguir mostra o fluxo de configuração completo em uma função de suspensão. É possível chamar essa função em um escopo de corrotina, como lifecycleScope.launch.

// Add the OptIn annotation at the top of your function or class

@kotlin.OptIn(ExperimentalSessionConfig::class, ExperimentalHighSpeedVideo::class)

private suspend fun setupCamera() {

    // Asynchronously get the CameraProvider

    val cameraProvider = ProcessCameraProvider.awaitInstance(this)



    // -- CHECK CAPABILITIES --

    val cameraInfo = cameraProvider.getCameraInfo(CameraSelector.DEFAULT_BACK_CAMERA)

    val videoCapabilities = Recorder.getHighSpeedVideoCapabilities(cameraInfo)

    if (videoCapabilities == null) {

        // This camera device does not support high-speed video.

        return

    }




    // -- CREATE USE CASES --

    val preview = Preview.Builder().build()


    // You can create a Recorder with default settings.

    // CameraX will automatically select a suitable quality.

    val recorder = Recorder.Builder().build()


    // Alternatively, to use a specific resolution, you can configure the
    // Recorder with a QualitySelector. This is useful if your app has
    // specific resolution requirements or you want to offer user
    // preferences.

    // To use a specific quality, you can uncomment the following lines.

    // Get the list of qualities supported for high-speed video.

    // val supportedQualities = videoCapabilities.getSupportedQualities(DynamicRange.SDR)

    // Build the Recorder using the quality from the supported list.

    // val recorderWithQuality = Recorder.Builder()

    //     .setQualitySelector(QualitySelector.from(supportedQualities.first()))

    //     .build()



    // Create the VideoCapture use case, using either recorder or recorderWithQuality

    val videoCapture = VideoCapture.withOutput(recorder)

    // Now you are ready to configure the session for your desired output...

}

2. Como escolher a saída

Agora, decida que tipo de vídeo você quer criar. Esse código seria executado dentro da função setupCamera() suspend mostrada acima.

Opção A: criar um vídeo com alta taxa de frames

Escolha essa opção se quiser que o arquivo final tenha um frame rate alto (por exemplo, um vídeo de 120 fps).

// Create a builder for the high-speed session

val sessionConfigBuilder = HighSpeedVideoSessionConfig.Builder(videoCapture)

    .setPreview(preview)


// Query and apply a supported frame rate. Common supported frame rates include 120 and 240 fps.

val supportedFrameRateRanges =

    cameraInfo.getSupportedFrameRateRanges(sessionConfigBuilder.build())


sessionConfigBuilder.setFrameRateRange(supportedFrameRateRanges.first())

Opção B: criar um vídeo em câmera lenta pronto para reprodução

Escolha essa opção se quiser um vídeo que seja reproduzido em câmera lenta automaticamente em qualquer player de vídeo padrão.

// Create a builder for the high-speed session

val sessionConfigBuilder = HighSpeedVideoSessionConfig.Builder(videoCapture)

    .setPreview(preview)



// This is the key: enable automatic slow-motion!

sessionConfigBuilder.setSlowMotionEnabled(true)



// Query and apply a supported frame rate. Common supported frame rates include 120, 240, and 480 fps.

val supportedFrameRateRanges =

   cameraInfo.getSupportedFrameRateRanges(sessionConfigBuilder.build())

sessionConfigBuilder.setFrameRateRange(supportedFrameRateRanges.first())

Essa flag é a chave para criar um vídeo em câmera lenta pronto para reprodução. Quando setSlowMotionEnabled é verdadeiro, o CameraX processa o stream de alta velocidade e o salva como um arquivo de vídeo padrão de 30 QPS. A velocidade da câmera lenta é determinada pela proporção entre o frame rate de captura e essa velocidade do vídeo padrão.

Exemplo:

  • A gravação a 120 qps vai produzir um vídeo que é reproduzido a 1/4 da velocidade (120 ÷ 30 = 4).
  • A gravação a 240 qps vai produzir um vídeo que é reproduzido a 1/8 da velocidade (240 ÷ 30 = 8).

Juntando tudo: como gravar o vídeo

Depois de configurar o HighSpeedVideoSessionConfig e vinculá-lo ao ciclo de vida, a última etapa é iniciar a gravação. O processo de preparação das opções de saída, início da gravação e processamento de eventos de vídeo é o mesmo de uma captura de vídeo padrão.

Este post se concentra na configuração de alta velocidade, então não vamos abordar o processo de gravação em detalhes. Para um guia completo sobre tudo, desde a preparação de um objeto FileOutputOptions ou MediaStoreOutputOptions até o processamento dos callbacks VideoRecordEvent, consulte a documentação do VideoCapture.

// Bind the session config to the lifecycle

cameraProvider.bindToLifecycle(

    this as LifecycleOwner,

    CameraSelector.DEFAULT_BACK_CAMERA,

    sessionConfigBuilder.build() // Bind the config object from Option A or B

)



// Start the recording using the VideoCapture use case

val recording = videoCapture.output

    .prepareRecording(context, outputOptions) // See docs for creating outputOptions

    .start(ContextCompat.getMainExecutor(context)) { recordEvent ->

        // Handle recording events (e.g., Start, Pause, Finalize)

    }

Suporte do Google Fotos para vídeos em câmera lenta

Quando você ativa o setSlowMotionEnabled(true) no CameraX, o arquivo de vídeo resultante é projetado para ser reconhecido e reproduzido instantaneamente em câmera lenta em players de vídeo e apps de galeria padrão. O Google Fotos, em particular, oferece uma funcionalidade aprimorada para esses vídeos em câmera lenta, quando a taxa de quadros de captura é de 120, 240, 360, 480 ou 960 fps:

  • Reconhecimento de interface distinta na miniatura: na sua biblioteca do Google Fotos, os vídeos em câmera lenta podem ser identificados por elementos de interface específicos, que os diferenciam dos vídeos normais.

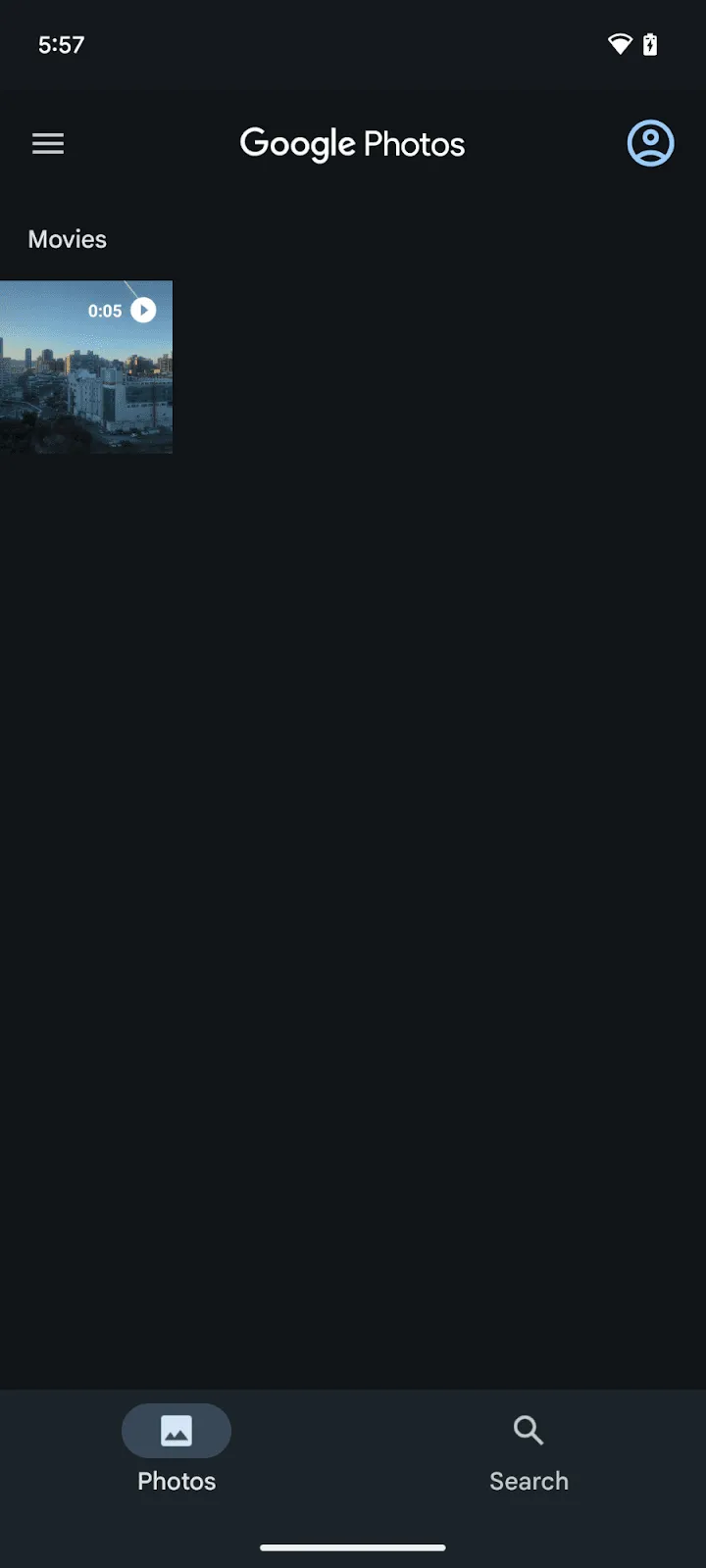

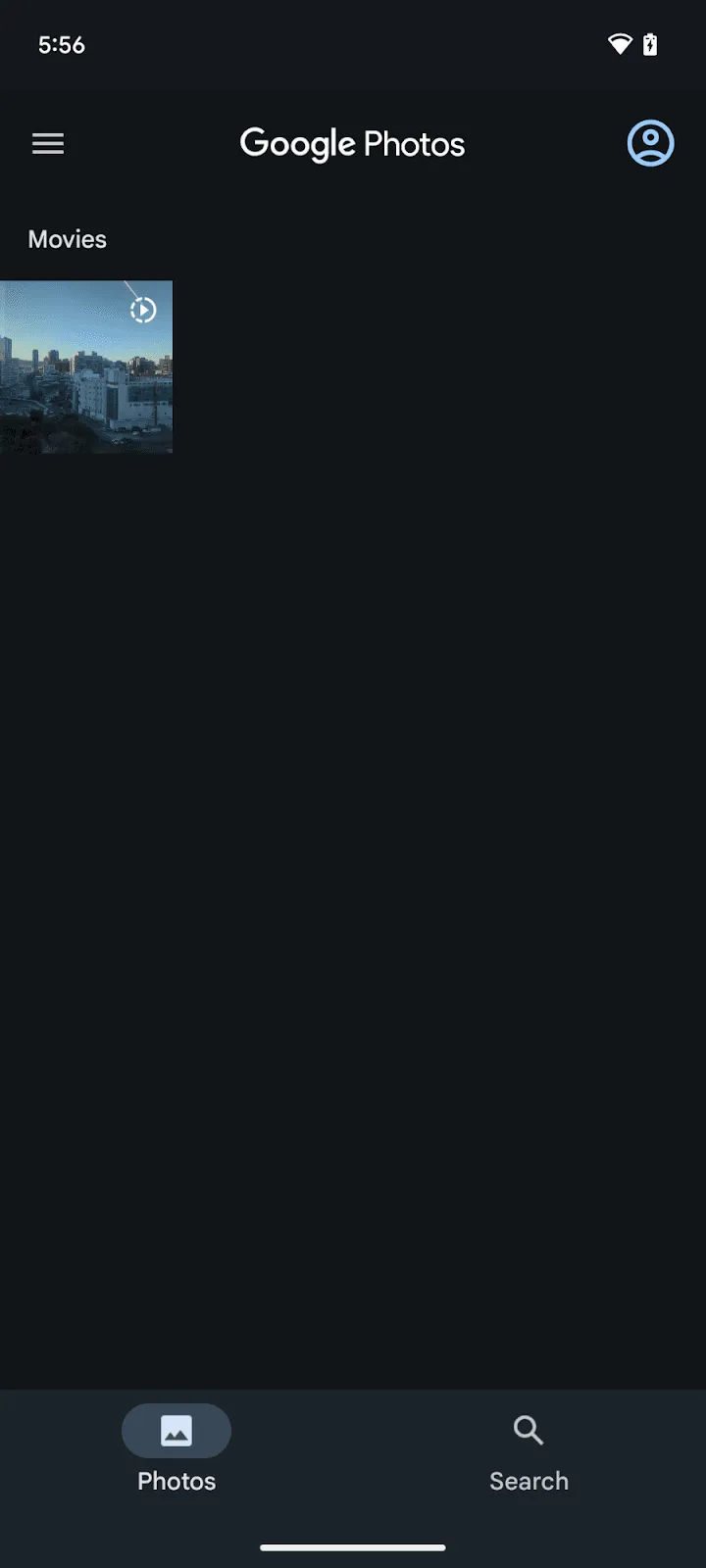

Miniatura de vídeo normalMiniatura do vídeo em câmera lenta
  • Segmentos de velocidade ajustáveis durante a reprodução: ao reproduzir um vídeo em câmera lenta, o Google Fotos oferece controles para ajustar quais partes do vídeo são reproduzidas em velocidade lenta e quais em velocidade normal, dando aos usuários controle criativo. O vídeo editado pode ser exportado como um novo arquivo de vídeo usando o botão Compartilhar, preservando os segmentos em câmera lenta que você definiu.

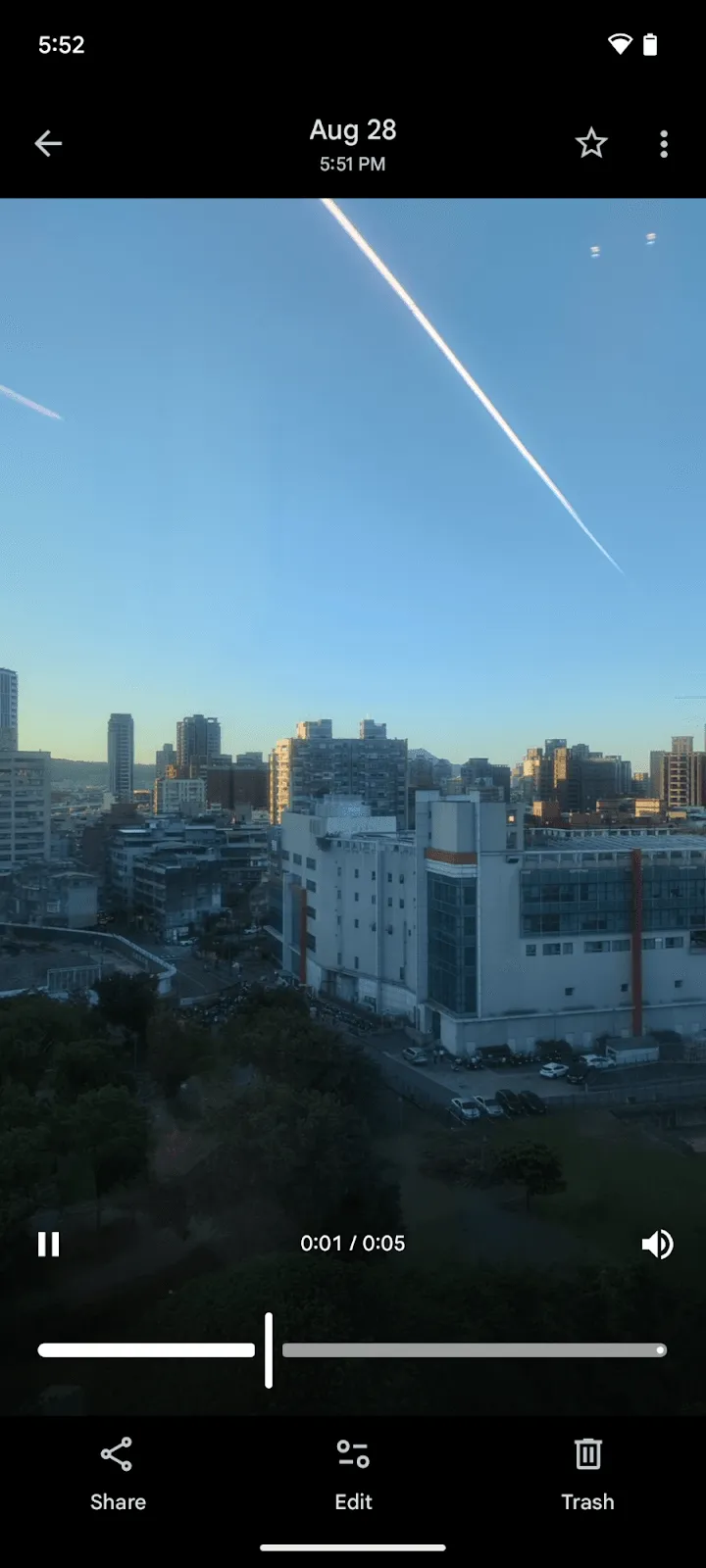

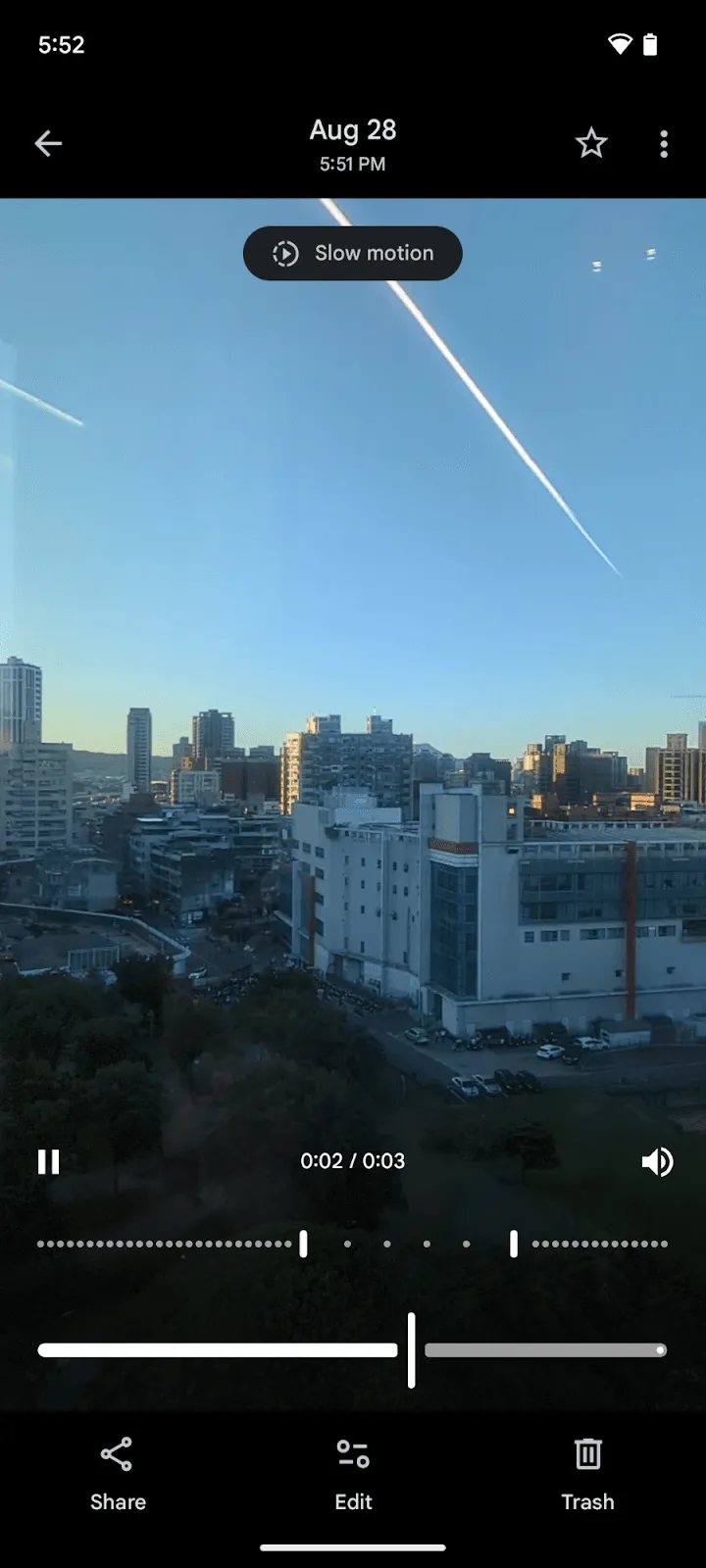

Reprodução normal de vídeosReprodução de vídeo em câmera lenta
com controles
de edição

Observação sobre o suporte para dispositivos

A API de alta velocidade do CameraX depende do sistema CamcorderProfile do Android para determinar quais resoluções e frame rates de alta velocidade são compatíveis com um dispositivo. Os CamcorderProfiles são validados pelo conjunto de teste de compatibilidade (CTS) do Android, o que significa que você pode confiar nos recursos de gravação de vídeo informados pelo dispositivo.

Isso significa que a capacidade de um dispositivo de gravar vídeos em câmera lenta com o app de câmera integrado não garante que a API de alta velocidade da CameraX vai funcionar. Essa discrepância ocorre porque os fabricantes de dispositivos são responsáveis por preencher as entradas CamcorderProfile no firmware do dispositivo, e às vezes os perfis de alta velocidade necessários, como CamcorderProfile.QUALITY_HIGH_SPEED_1080P e CamcorderProfile.QUALITY_HIGH_SPEED_720P, não são incluídos. Quando esses perfis estiverem ausentes, Recorder.getHighSpeedVideoCapabilities() vai retornar null.

Portanto, é essencial sempre usar Recorder.getHighSpeedVideoCapabilities() para verificar os recursos compatíveis de forma programática, já que essa é a maneira mais confiável de garantir uma experiência consistente em diferentes dispositivos. Se você tentar vincular um HighSpeedVideoSessionConfig em um dispositivo em que Recorder.getHighSpeedVideoCapabilities() retorna nulo, a operação vai falhar com um IllegalArgumentException. Você pode confirmar a compatibilidade em dispositivos Google Pixel, já que eles sempre incluem esses perfis de alta velocidade. Além disso, vários dispositivos de outros fabricantes, como o Motorola Edge 30, o OPPO Find N2 Flip e o Sony Xperia 1 V, também são compatíveis com os recursos de vídeo de alta velocidade.


Conclusão

A API de vídeo de alta velocidade do CameraX é eficiente e flexível. Se você precisa de imagens com alta taxa de quadros para análise técnica ou quer adicionar efeitos cinematográficos de câmera lenta ao seu app, a HighSpeedVideoSessionConfig oferece uma solução unificada e simples. Ao entender o papel da flag setSlowMotionEnabled, você pode oferecer suporte aos dois casos de uso e dar aos usuários mais controle criativo.
