Dans les coulisses : MessageQueue sans verrouillage d'Android 17

Dans Android 17, les applications ciblant le SDK 37 ou une version ultérieure recevront une nouvelle implémentation de MessageQueue sans verrouillage. La nouvelle implémentation améliore les performances et réduit le nombre d'images manquées, mais peut interrompre les clients qui réfléchissent aux champs et méthodes privés de MessageQueue. Pour en savoir plus sur ce changement de comportement et sur la façon dont vous pouvez en limiter l'impact, consultez la documentation sur le changement de comportement de MessageQueue. Cet article de blog technique présente la réarchitecture de MessageQueue et explique comment analyser les problèmes de conflit de verrouillage à l'aide de Perfetto.

Le Looper gère le thread UI de chaque application Android. Il extrait le travail d'une MessageQueue, l'envoie à un Handler et répète l'opération. Pendant deux décennies, MessageQueue a utilisé un seul verrou de surveillance (c'est-à-dire un bloc de code synchronized) pour protéger son état.

Android 17 apporte une mise à jour importante à ce composant : une implémentation sans verrouillage appelée DeliQueue.

Cet article explique comment les verrous affectent les performances de l'UI, comment analyser ces problèmes avec Perfetto, ainsi que les algorithmes et optimisations spécifiques utilisés pour améliorer le thread principal Android.

Le problème : conflit de verrouillage et inversion de priorité

L'ancien MessageQueue fonctionnait comme une file d'attente prioritaire protégée par un seul verrou. Si un thread d'arrière-plan publie un message pendant que le thread principal effectue la maintenance de la file d'attente, le thread d'arrière-plan bloque le thread principal.

Lorsque deux threads ou plus se disputent l'utilisation exclusive du même verrou, on parle de conflit de verrouillage. Ce conflit peut entraîner une inversion de priorité, ce qui peut provoquer des à-coups dans l'interface utilisateur et d'autres problèmes de performances.

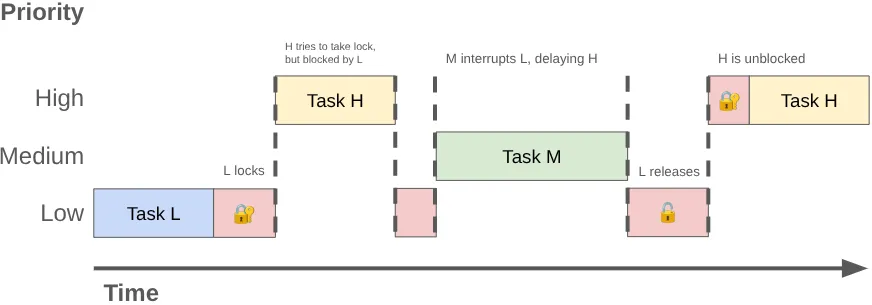

Une inversion de priorité peut se produire lorsqu'un thread de priorité élevée (comme le thread UI) doit attendre un thread de faible priorité. Prenons l'exemple de la séquence suivante :

1. Un thread d'arrière-plan de faible priorité acquiert le verrou MessageQueue pour publier le résultat du travail qu'il a effectué.
2. Un thread de priorité moyenne devient exécutable, et le planificateur du noyau lui alloue du temps CPU, préemptant le thread de priorité faible.
3. Le thread UI de priorité élevée termine sa tâche actuelle et tente de lire la file d'attente, mais il est bloqué, car le thread de faible priorité détient le verrou.

Le thread de faible priorité bloque le thread UI, et le travail de priorité moyenne le retarde encore plus.

Analyser les conflits avec Perfetto

Vous pouvez diagnostiquer ces problèmes à l'aide de Perfetto. Dans une trace standard, un thread bloqué sur un verrou de moniteur passe à l'état de veille, et Perfetto affiche une section indiquant le propriétaire du verrou.

Lorsque vous interrogez des données de trace, recherchez les segments nommés "monitor contention with…" (conflit de surveillance avec…), suivis du nom du thread propriétaire du verrou et du site de code où le verrou a été acquis.

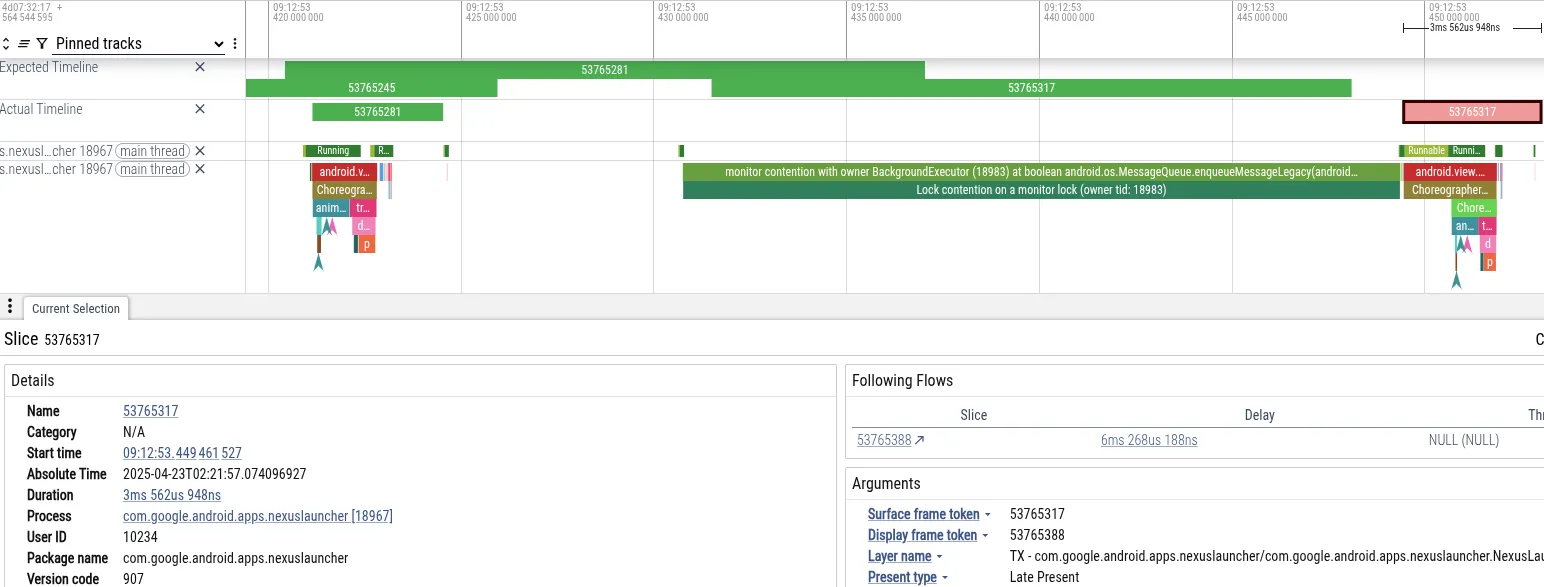

Étude de cas : à-coups du lanceur d'applications

Pour illustrer cela, analysons une trace où un utilisateur a rencontré des à-coups en revenant à l'écran d'accueil sur un téléphone Pixel immédiatement après avoir pris une photo dans l'application Appareil photo. Vous trouverez ci-dessous une capture d'écran de Perfetto montrant les événements qui ont conduit à l'image manquée :

• Symptôme : le thread principal du lanceur d'applications a dépassé l'échéance de son frame. Il a été bloqué pendant 18 ms, ce qui dépasse le délai de 16 ms requis pour un rendu à 60 Hz.
• Diagnostic : Perfetto a montré que le thread principal était bloqué sur le verrou MessageQueue. Un thread "BackgroundExecutor" détenait le verrou.
• Cause principale : BackgroundExecutor s'exécute à Process.THREAD_PRIORITY_BACKGROUND (priorité très faible). Il a effectué une tâche non urgente (vérifier les limites d'utilisation des applications). Simultanément, les threads de priorité moyenne utilisaient du temps CPU pour traiter les données de la caméra. Le planificateur de l'OS a préempté le thread BackgroundExecutor pour exécuter les threads de la caméra.

Cette séquence a entraîné le blocage indirect du thread UI du lanceur d'applications (priorité élevée) par le thread de travail de l'appareil photo (priorité moyenne), ce qui empêchait le thread d'arrière-plan du lanceur d'applications (priorité faible) de libérer le verrou.

Interroger des traces avec PerfettoSQL

Vous pouvez utiliser PerfettoSQL pour interroger les données de trace afin de rechercher des modèles spécifiques. Cette fonctionnalité est utile si vous disposez d'une grande banque de traces provenant d'appareils utilisateur ou de tests, et que vous recherchez des traces spécifiques qui mettent en évidence un problème.

Par exemple, cette requête recherche les conflits MessageQueue coïncidant avec des images supprimées (à-coups) :

INCLUDE PERFETTO MODULE android.monitor_contention;
INCLUDE PERFETTO MODULE android.frames.jank_type;

SELECT
  process_name,
  -- Convert duration from nanoseconds to milliseconds
  SUM(dur) / 1000000 AS sum_dur_ms,
  COUNT(*) AS count_contention
FROM android_monitor_contention
WHERE is_blocked_thread_main
AND short_blocked_method LIKE "%MessageQueue%"

-- Only look at app processes that had jank
AND upid IN (
  SELECT DISTINCT(upid)
  FROM actual_frame_timeline_slice
  WHERE android_is_app_jank_type(jank_type) = TRUE
)
GROUP BY process_name
ORDER BY SUM(dur) DESC;

Dans cet exemple plus complexe, joignez des données de trace qui s'étendent sur plusieurs tables pour identifier les conflits MessageQueue lors du démarrage de l'application :

INCLUDE PERFETTO MODULE android.monitor_contention;
INCLUDE PERFETTO MODULE android.startup.startups;

-- Join package and process information for startups
DROP VIEW IF EXISTS startups;
CREATE VIEW startups AS
SELECT startup_id, ts, dur, upid
FROM android_startups
JOIN android_startup_processes USING(startup_id);

-- Intersect monitor contention with startups in the same process.
DROP TABLE IF EXISTS monitor_contention_during_startup;
CREATE VIRTUAL TABLE monitor_contention_during_startup
USING SPAN_JOIN(android_monitor_contention PARTITIONED upid, startups PARTITIONED upid);

SELECT
  process_name,
  SUM(dur) / 1000000 AS sum_dur_ms,
  COUNT(*) AS count_contention
FROM monitor_contention_during_startup
WHERE is_blocked_thread_main
AND short_blocked_method LIKE "%MessageQueue%"
GROUP BY process_name
ORDER BY SUM(dur) DESC;

Vous pouvez utiliser votre LLM préféré pour écrire des requêtes PerfettoSQL afin de trouver d'autres modèles.

Chez Google, nous utilisons BigTrace pour exécuter des requêtes PerfettoSQL sur des millions de traces. Nous avons ainsi pu confirmer que ce que nous avions observé de manière anecdotique était en fait un problème systémique. Les données ont révélé que la contention de verrouillage MessageQueue affecte les utilisateurs de l'ensemble de l'écosystème, ce qui confirme la nécessité d'un changement architectural fondamental.

Solution : simultanéité sans verrouillage

Nous avons résolu le problème de conflit MessageQueue en implémentant une structure de données sans verrou, en utilisant des opérations de mémoire atomiques plutôt que des verrous exclusifs pour synchroniser l'accès à l'état partagé. Une structure de données ou un algorithme est sans verrou si au moins un thread peut toujours progresser, quel que soit le comportement de planification des autres threads. Cette propriété est généralement difficile à obtenir et ne vaut généralement pas la peine d'être recherchée pour la plupart des codes.

Primitives atomiques

Les logiciels sans verrouillage s'appuient souvent sur des primitives atomiques de lecture-modification-écriture fournies par le matériel.

Sur les processeurs ARM64 d'ancienne génération, les opérations atomiques utilisaient une boucle LL/SC (Load-Link/Store-Conditional). Le CPU charge une valeur et marque l'adresse. Si un autre thread écrit à cette adresse, le stockage échoue et la boucle réessaie. Comme les threads peuvent continuer à essayer et réussir sans attendre un autre thread, cette opération est sans verrou.

ARM64 LL/SC loop example
retry:
    ldxr    x0, [x1]        // Load exclusive from address x1 to x0
    add     x0, x0, #1      // Increment value by 1
    stxr    w2, x0, [x1]    // Store exclusive.
                            // w2 gets 0 on success, 1 on failure
    cbnz    w2, retry       // If w2 is non-zero (failed), branch to retr

(afficher dans l'explorateur de compilateur)

Les architectures ARM plus récentes (ARMv8.1) sont compatibles avec les extensions de système volumineux (LSE), qui incluent des instructions sous la forme de Compare-And-Swap (CAS) ou de Load-And-Add (illustré ci-dessous). Dans Android 17, nous avons ajouté la compatibilité avec le compilateur Android Runtime (ART) pour détecter quand l'élimination des charges et des stockages est compatible et émettre des instructions optimisées :

/ ARMv8.1 LSE atomic example
ldadd   x0, x1, [x2]    // Atomic load-add.
                        // Faster, no loop required.

Dans nos benchmarks, le code à forte contention qui utilise CAS est environ trois fois plus rapide que la variante LL/SC.

Le langage de programmation Java propose des primitives atomiques via java.util.concurrent.atomic qui s'appuient sur ces instructions de processeur spécialisées et d'autres.

La structure de données : DeliQueue

Pour supprimer les conflits de verrouillage de MessageQueue, nos ingénieurs ont conçu une nouvelle structure de données appelée DeliQueue. DeliQueue sépare l'insertion de Message du traitement de Message :

1. Liste de Messages (pile Treiber) : pile sans verrou. N'importe quel thread peut transférer un nouveau Messages ici sans conflit.
2. La file d'attente prioritaire (tas min) : un tas de Messages à gérer, détenu exclusivement par le thread Looper (aucune synchronisation ni aucun verrou ne sont donc nécessaires pour y accéder).

Enqueue : ajouter à une pile Treiber

La liste des Messages est conservée dans une pile Treiber [1], une pile sans verrou qui utilise une boucle CAS pour mettre à jour le pointeur de tête.

public class TreiberStack <E> {
    AtomicReference<Node<E>> top =
            new AtomicReference<Node<E>>();
    public void push(E item) {
        Node<E> newHead = new Node<E>(item);
        Node<E> oldHead;
        do {
            oldHead = top.get();
            newHead.next = oldHead;
        } while (!top.compareAndSet(oldHead, newHead));
    }

    public E pop() {
        Node<E> oldHead;
        Node<E> newHead;
        do {
            oldHead = top.get();
            if (oldHead == null) return null;
            newHead = oldHead.next;
        } while (!top.compareAndSet(oldHead, newHead));
        return oldHead.item;
    }
}

Code source basé sur Java Concurrency in Practice [2], disponible en ligne et publié dans le domaine public

Tout producteur peut ajouter de nouveaux Message à la pile à tout moment. C'est comme prendre un ticket à un comptoir de charcuterie : votre numéro est déterminé par l'heure à laquelle vous êtes arrivé, mais l'ordre dans lequel vous recevez votre nourriture ne doit pas nécessairement correspondre. Comme il s'agit d'une pile liée, chaque Message est une sous-pile. Vous pouvez voir à quoi ressemblait la file d'attente Message à tout moment en suivant la tête et en effectuant une itération vers l'avant. Vous ne verrez pas de nouveaux Message ajoutés en haut, même s'ils sont ajoutés pendant votre parcours.

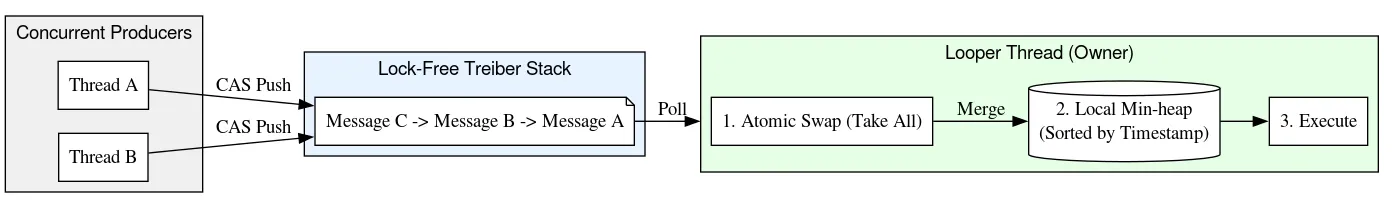

Retrait de la file d'attente : transfert groupé vers un tas min

Pour trouver le prochain Message à traiter, le Looper traite les nouveaux Message de la pile Treiber en parcourant la pile à partir du haut et en effectuant une itération jusqu'à ce qu'il trouve le dernier Message qu'il a traité précédemment. À mesure que le Looper parcourt la pile, il insère des Message dans le tas binaire min ordonné par échéance. Étant donné que Looper est le seul propriétaire du tas de mémoire, il ordonne et traite les Message sans verrous ni opérations atomiques.

En parcourant la pile, Looper crée également des liens entre les Message empilés et leurs prédécesseurs, formant ainsi une liste doublement liée. La création de la liste associée est sécurisée, car les liens pointant vers le bas de la pile sont ajoutés via l'algorithme de pile Treiber avec CAS, et les liens vers le haut de la pile ne sont jamais lus et modifiés que par le thread Looper. Ces liens de retour sont ensuite utilisés pour supprimer les Message de points arbitraires de la pile en un temps O(1).

Cette conception fournit une insertion O(1) pour les producteurs (threads publiant des tâches dans la file d'attente) et un traitement O(log N) amorti pour le consommateur (Looper).

L'utilisation d'un tas min pour ordonner les Message corrige également un défaut fondamental de l'ancien MessageQueue, où les Message étaient conservés dans une liste simplement chaînée (enracinée en haut). Dans l'ancienne implémentation, la suppression de la tête était de O(1), mais l'insertion avait un pire cas de O(N), ce qui n'était pas adapté aux files d'attente surchargées. À l'inverse, l'insertion et la suppression dans le tas binaire min évoluent de manière logarithmique, ce qui offre des performances moyennes compétitives, mais excelle vraiment dans les latences de queue.

Dans l'ancienne implémentation de la file d'attente, les producteurs et le consommateur utilisaient un verrou pour coordonner l'accès exclusif à la liste sous-jacente à liaison unique. Dans DeliQueue, la pile Treiber gère l'accès simultané, et le consommateur unique gère l'ordre de sa file d'attente de travail.

Suppression : cohérence via les pierres tombales

DeliQueue est une structure de données hybride qui associe une pile Treiber sans verrou à un min-heap monothread. La synchronisation de ces deux structures sans verrou global présente un défi unique : un message peut être physiquement présent dans la pile, mais logiquement supprimé de la file d'attente.

Pour résoudre ce problème, DeliQueue utilise une technique appelée "tombstoning". Chaque Message suit sa position dans la pile via les pointeurs vers l'arrière et vers l'avant, son index dans le tableau du tas de mémoire et un indicateur booléen indiquant s'il a été supprimé. Lorsqu'un Message est prêt à s'exécuter, le thread Looper applique une opération CAS à son flag de suppression, puis le supprime du tas de mémoire et de la pile.

Lorsqu'un autre thread doit supprimer un Message, il ne l'extrait pas immédiatement de la structure de données. En revanche, il effectue les étapes suivantes :

1. Suppression logique : le thread utilise un CAS pour définir de manière atomique l'indicateur de suppression de Message de "false" à "true". Le Message reste dans la structure de données comme preuve de sa suppression en attente, une "pierre tombale". Une fois qu'un Message est marqué pour suppression, DeliQueue le traite comme s'il n'existait plus dans la file d'attente chaque fois qu'il est trouvé.
2. Nettoyage différé : la suppression effective de la structure de données relève de la responsabilité du thread Looper et est différée. Plutôt que de modifier la pile ou le tas, le thread de suppression ajoute le Message à une autre pile de liste libre sans verrou.
3. Suppression structurelle : seul le Looper peut interagir avec le tas ou supprimer des éléments de la pile. Lorsqu'il se réveille, il efface la liste libre et traite les Message qu'elle contenait. Chaque Message est ensuite dissocié de la pile et supprimé du tas.

Cette approche permet de gérer l'ensemble du tas de mémoire en mode monothread. Il réduit le nombre d'opérations simultanées et de barrières de mémoire requises, ce qui rend le chemin critique plus rapide et plus simple.

Balayage : courses de données bénignes du modèle de mémoire Java

La plupart des API de simultanéité, telles que Future dans la bibliothèque standard Java, ou Job et Deferred de Kotlin, incluent un mécanisme permettant d'annuler une tâche avant qu'elle ne se termine. Une instance de l'une de ces classes correspond à une unité de travail sous-jacente, et l'appel de cancel sur un objet annule les opérations spécifiques qui lui sont associées.

Les appareils Android actuels sont équipés de processeurs multicœurs et d'un récupérateur de mémoire générationnel simultané. Mais lorsque Android a été développé, il était trop coûteux d'allouer un objet pour chaque unité de travail. Par conséquent, le Handler d'Android permet l'annulation via de nombreuses surcharges de removeMessages. Au lieu de supprimer un Message spécifique, il supprime tous les Message qui correspondent aux critères spécifiés. En pratique, cela nécessite d'itérer sur tous les Message insérés avant l'appel de removeMessages et de supprimer ceux qui correspondent.

Lors de l'itération vers l'avant, un thread ne nécessite qu'une seule opération atomique ordonnée pour lire la tête actuelle de la pile. Ensuite, des lectures de champs ordinaires sont utilisées pour trouver le Message suivant. Si le thread Looper modifie les champs next tout en supprimant les Message, l'écriture de Looper et la lecture d'un autre thread ne sont pas synchronisées. Il s'agit d'une condition de concurrence. En règle générale, une course aux données est un bug grave qui peut causer d'importants problèmes dans votre application : fuites, boucles infinies, plantages, blocages, etc. Toutefois, dans certaines conditions spécifiques, les courses de données peuvent être bénignes dans le modèle de mémoire Java. Supposons que nous commencions avec une pile de :

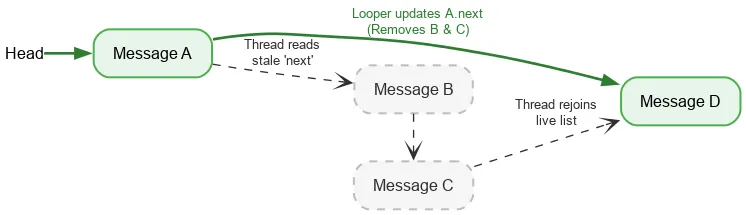

Nous effectuons une lecture atomique de la tête et voyons A. Le pointeur suivant de A pointe vers B. Pendant que nous traitons B, l'outil de boucle peut supprimer B et C en mettant à jour A pour qu'il pointe vers C, puis vers D.

Même si B et C sont logiquement supprimés, B conserve son pointeur suivant vers C, et C vers D. Le thread de lecture continue de parcourir les nœuds supprimés dissociés et finit par rejoindre la pile active à D.

En concevant DeliQueue pour gérer les conflits entre le parcours et la suppression, nous permettons une itération sécurisée et sans verrouillage.

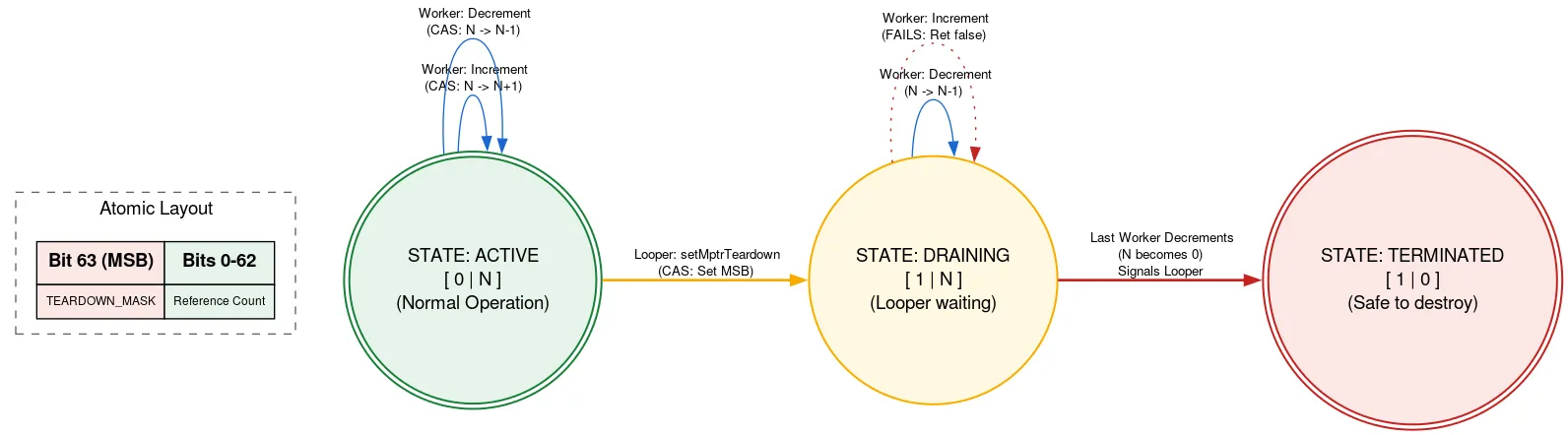

Quitting: Native refcount

Looper est soutenu par une allocation native qui doit être libérée manuellement une fois que Looper a quitté. Si un autre thread ajoute des Message pendant que Looper se ferme, il peut utiliser l'allocation native après sa libération, ce qui constitue une violation de la sécurité de la mémoire. Pour éviter cela, nous utilisons un refcount tagué, où un bit de l'élément atomique est utilisé pour indiquer si le Looper se ferme.

Avant d'utiliser l'allocation native, un thread lit l'atomic refcount. Si le bit d'arrêt est défini, il indique que Looper s'arrête et que l'allocation native ne doit pas être utilisée. Si ce n'est pas le cas, il tente d'effectuer une opération CAS pour incrémenter le nombre de threads actifs à l'aide de l'allocation native. Une fois l'opération terminée, il décrémente le nombre. Si le bit d'arrêt a été défini après son incrémentation, mais avant la décrémentation, et que le nombre est désormais égal à zéro, il réveille le thread Looper.

Lorsque le thread Looper est prêt à se fermer, il utilise CAS pour définir le bit de fermeture dans l'atomic. Si le nombre de références était de 0, il peut procéder à la libération de son allocation native. Sinon, il se met en veille, sachant qu'il sera réveillé lorsque le dernier utilisateur de l'allocation native décrémentera le compteur de références. Cette approche signifie que le thread Looper attend la progression des autres threads, mais uniquement lorsqu'il se ferme. Cela ne se produit qu'une seule fois et n'a pas d'incidence sur les performances. De plus, cela permet de conserver l'autre code pour utiliser l'allocation native sans aucun verrouillage.

L'implémentation comporte de nombreuses autres astuces et complexités. Pour en savoir plus sur DeliQueue, consultez le code source.

Optimisation : programmation sans branche

Lors du développement et des tests de DeliQueue, l'équipe a exécuté de nombreux benchmarks et a soigneusement profilé le nouveau code. L'un des problèmes identifiés à l'aide de l'outil simpleperf était les vidages de pipeline causés par le code du comparateur Message.

Un comparateur standard utilise des sauts conditionnels, avec la condition permettant de décider quel Message vient en premier, simplifiée ci-dessous :

static int compareMessages(@NonNull Message m1, @NonNull Message m2) {
    if (m1 == m2) {
        return 0;
    }

    // Primary queue order is by when.
    // Messages with an earlier when should come first in the queue.
    final long whenDiff = m1.when - m2.when;
    if (whenDiff > 0) return 1;
    if (whenDiff < 0) return -1;

    // Secondary queue order is by insert sequence.
    // If two messages were inserted with the same `when`, the one inserted
    // first should come first in the queue.
    final long insertSeqDiff = m1.insertSeq - m2.insertSeq;
    if (insertSeqDiff > 0) return 1;
    if (insertSeqDiff < 0) return -1;

    return 0;
}

Ce code est compilé en sauts conditionnels (instructions b.le et cbnz). Lorsque le processeur rencontre un branchement conditionnel, il ne peut pas savoir si le branchement est pris tant que la condition n'est pas calculée. Il ne sait donc pas quelle instruction lire ensuite et doit deviner, à l'aide d'une technique appelée prédiction de branchement. Dans un cas comme la recherche binaire, la direction de la branche sera différente de manière imprévisible à chaque étape. Il est donc probable que la moitié des prédictions soient incorrectes. La prédiction de branchement est souvent inefficace dans les algorithmes de recherche et de tri (comme celui utilisé dans un tas min), car le coût d'une prédiction incorrecte est supérieur à l'amélioration apportée par une prédiction correcte. Lorsque le prédicteur de branchement se trompe, il doit ignorer le travail qu'il a effectué après avoir supposé la valeur prédite et recommencer à partir du chemin d'accès réellement emprunté. C'est ce qu'on appelle un vidage de pipeline.

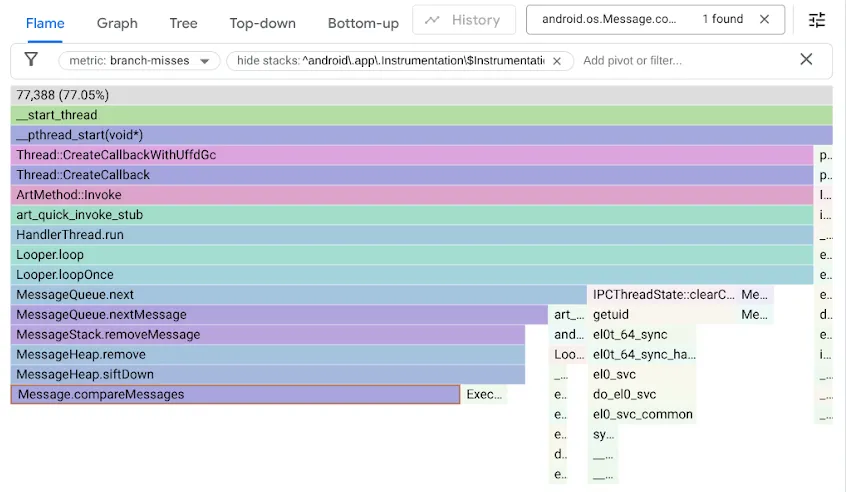

Pour identifier ce problème, nous avons profilé nos benchmarks à l'aide du compteur de performances branch-misses, qui enregistre les traces de la pile lorsque le prédicteur de branchement se trompe. Nous avons ensuite visualisé les résultats avec Google pprof, comme illustré ci-dessous :

Rappelez-vous que le code MessageQueue d'origine utilisait une liste à liaison unique pour la file d'attente ordonnée. L'insertion parcourt la liste dans l'ordre de tri sous la forme d'une recherche linéaire, s'arrête au premier élément qui dépasse le point d'insertion et associe le nouveau Message avant celui-ci. Pour supprimer un élément de la tête, il suffisait de dissocier la tête. En revanche, DeliQueue utilise un tas min, où les mutations nécessitent de réorganiser certains éléments (en les déplaçant vers le haut ou vers le bas) avec une complexité logarithmique dans une structure de données équilibrée, où toute comparaison a une chance égale de diriger le parcours vers un enfant de gauche ou de droite. Le nouvel algorithme est asymptotiquement plus rapide, mais il expose un nouveau goulot d'étranglement, car le code de recherche se bloque sur les erreurs de branchement la moitié du temps.

En constatant que les erreurs de prédiction de branchement ralentissaient notre code de tas, nous l'avons optimisé à l'aide de la programmation sans branchement :

// Branchless Logic
static int compareMessages(@NonNull Message m1, @NonNull Message m2) {
    final long when1 = m1.when;
    final long when2 = m2.when;
    final long insertSeq1 = m1.insertSeq;
    final long insertSeq2 = m2.insertSeq;

    // signum returns the sign (-1, 0, 1) of the argument,
    // and is implemented as pure arithmetic:
    // ((num >> 63) | (-num >>> 63))
    final int whenSign = Long.signum(when1 - when2);
    final int insertSeqSign = Long.signum(insertSeq1 - insertSeq2);

    // whenSign takes precedence over insertSeqSign,
    // so the formula below is such that insertSeqSign only matters
    // as a tie-breaker if whenSign is 0.
    return whenSign * 2 + insertSeqSign;
}

Pour comprendre l'optimisation, désassemblez les deux exemples dans Compiler Explorer et utilisez LLVM-MCA, un simulateur de processeur qui peut générer une chronologie estimée des cycles de processeur.

The original code:
Index     01234567890123
[0,0]     DeER .    .  .   sub  x0, x2, x3
[0,1]     D=eER.    .  .   cmp  x0, #0
[0,2]     D==eER    .  .   cset w0, ne
[0,3]     .D==eER   .  .   cneg w0, w0, lt
[0,4]     .D===eER  .  .   cmp  w0, #0
[0,5]     .D====eER .  .   b.le #12
[0,6]     . DeE---R .  .   mov  w1, #1
[0,7]     . DeE---R .  .   b    #48
[0,8]     . D==eE-R .  .   tbz  w0, #31, #12
[0,9]     .  DeE--R .  .   mov  w1, #-1
[0,10]    .  DeE--R .  .   b    #36
[0,11]    .  D=eE-R .  .   sub  x0, x4, x5
[0,12]    .   D=eER .  .   cmp  x0, #0
[0,13]    .   D==eER.  .   cset w0, ne
[0,14]    .   D===eER  .   cneg w0, w0, lt
[0,15]    .    D===eER .   cmp  w0, #0
[0,16]    .    D====eER.   csetm        w1, lt
[0,17]    .    D===eE-R.   cmp  w0, #0
[0,18]    .    .D===eER.   csinc        w1, w1, wzr, le
[0,19]    .    .D====eER   mov  x0, x1
[0,20]    .    .DeE----R   ret

Notez la branche conditionnelle b.le, qui évite de comparer les champs insertSeq si le résultat est déjà connu en comparant les champs when.

The branchless code:
Index     012345678
[0,0]     DeER .  .   sub       x0, x2, x3
[0,1]     DeER .  .   sub       x1, x4, x5
[0,2]     D=eER.  .   cmp       x0, #0
[0,3]     .D=eER  .   cset      w0, ne
[0,4]     .D==eER .   cneg      w0, w0, lt
[0,5]     .DeE--R .   cmp       x1, #0
[0,6]     . DeE-R .   cset      w1, ne
[0,7]     . D=eER .   cneg      w1, w1, lt
[0,8]     . D==eeER   add       w0, w1, w0, lsl #1
[0,9]     .  DeE--R   ret

Ici, l'implémentation sans branchement prend moins de cycles et d'instructions que le chemin le plus court dans le code avec branchement. Elle est donc préférable dans tous les cas. L'implémentation plus rapide et l'élimination des branches mal prédites ont permis de multiplier par cinq certains de nos benchmarks.

Cependant, cette technique n'est pas toujours applicable. Les approches sans branchement nécessitent généralement d'effectuer un travail qui sera supprimé. Si le branchement est prévisible la plupart du temps, ce travail inutile peut ralentir votre code. De plus, la suppression d'une branche introduit souvent une dépendance de données. Les processeurs modernes exécutent plusieurs opérations par cycle, mais ils ne peuvent pas exécuter une instruction tant que les entrées d'une instruction précédente ne sont pas prêtes. En revanche, un processeur peut spéculer sur les données des branches et travailler à l'avance si une branche est prédite correctement.

Test et validation

La validation de l'exactitude des algorithmes sans verrouillage est notoirement difficile.

En plus des tests unitaires standards pour la validation continue pendant le développement, nous avons également écrit des tests de charge rigoureux pour vérifier les invariants de file d'attente et tenter d'induire des courses de données si elles existaient. Dans nos laboratoires de test, nous pouvons exécuter des millions d'instances de test sur des appareils émulés et sur du matériel réel.

Avec l'instrumentation Java ThreadSanitizer (JTSan), nous pouvons utiliser les mêmes tests pour détecter également certaines courses de données dans notre code. JTSan n'a pas trouvé de conflit de données problématique dans DeliQueue, mais a détecté deux bugs de simultanéité dans le framework Robolectric, que nous avons rapidement corrigés.

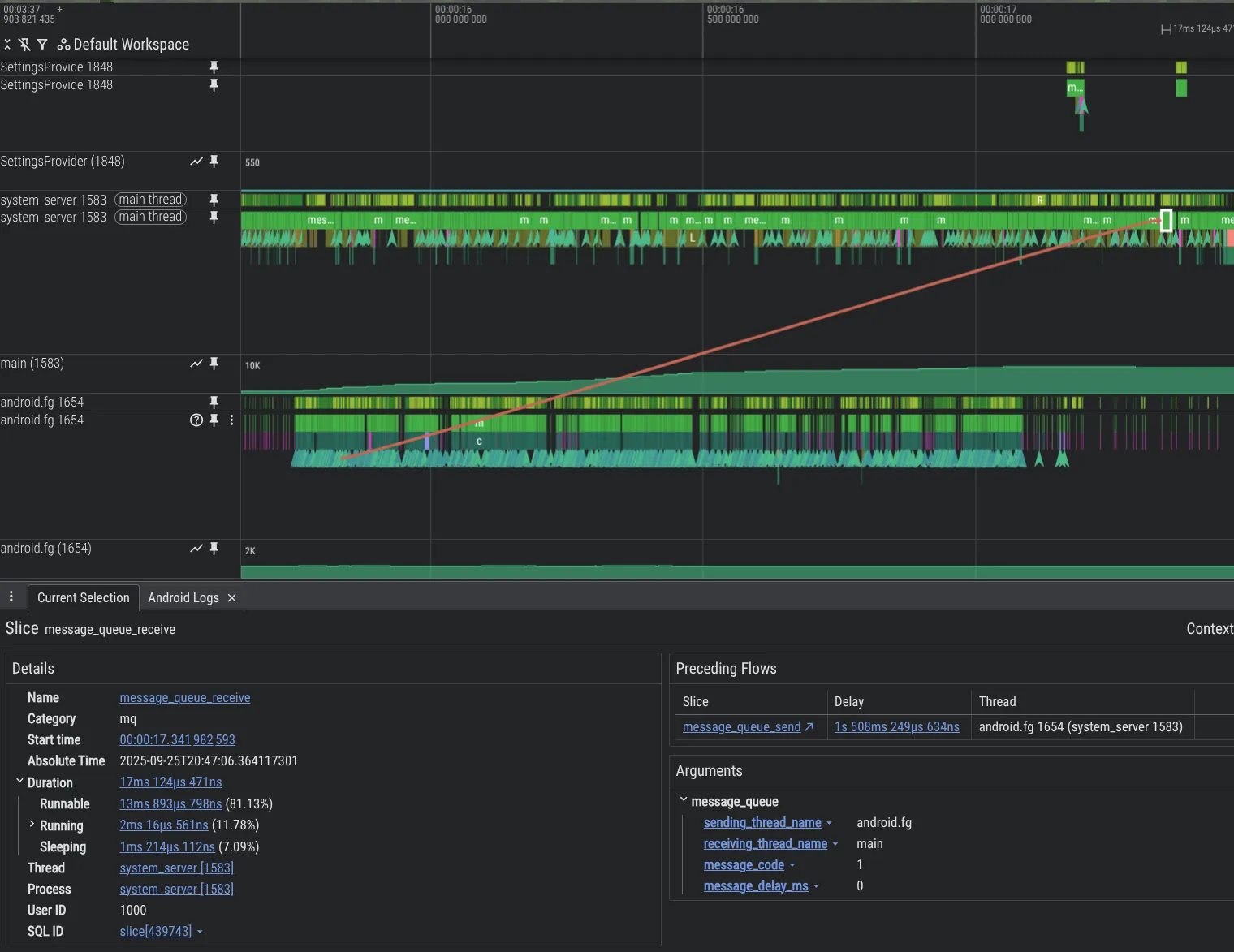

Pour améliorer nos capacités de débogage, nous avons créé de nouveaux outils d'analyse. Vous trouverez ci-dessous un exemple de problème dans le code de la plate-forme Android, où un thread surcharge un autre thread avec des Message, ce qui entraîne un backlog important, visible dans Perfetto grâce à la fonctionnalité d'instrumentation MessageQueue que nous avons ajoutée.

Pour activer le traçage MessageQueue dans le processus system_server, incluez les éléments suivants dans votre configuration Perfetto :

data_sources {
  config {
    name: "track_event"
    target_buffer: 0  # Change this per your buffers configuration
    track_event_config {
      enabled_categories: "mq"
    }
  }
}

Conséquences

DeliQueue améliore les performances du système et des applications en éliminant les verrouillages de MessageQueue.

• Benchmarks synthétiques : les insertions multithread dans des files d'attente occupées sont jusqu'à 5 000 fois plus rapides que l'ancien MessageQueue, grâce à une meilleure simultanéité (la pile Treiber) et à des insertions plus rapides (le min-heap).
• Dans les traces Perfetto acquises auprès de testeurs bêta internes, nous constatons une réduction de 15% du temps passé par le thread principal de l'application dans la contention de verrouillage.
• Sur les mêmes appareils de test, la réduction des conflits de verrouillage entraîne des améliorations significatives de l'expérience utilisateur, par exemple :
  • -4% d'images manquées dans les applications.
  • -7,7% d'images manquées dans les interactions avec l'UI du système et le lanceur d'applications.
  • -9,1 % du temps entre le démarrage de l'application et l'affichage du premier frame, au 95e centile.

Étapes suivantes

DeliQueue est en cours de déploiement sur les applications Android 17. Les développeurs d'applications doivent consulter l'article "Preparing your app for the new lock-free " (Préparer votre application pour le nouveau MessageQueue sans verrouillage) sur le blog des développeurs Android pour savoir comment tester leurs applications.

Références

[1] Treiber, R.K., 1986. Programmation système : gérer le parallélisme. International Business Machines Incorporated, Thomas J. Watson Research Center.

[2] Goetz, B., Peierls, T., Bloch, J., Bowbeer, J., Holmes, D., & Lea, D. (2006). Java Concurrency in Practice. Addison-Wesley Professional.
