記憶體區域性和效能

記憶體通常被視為單一的統一儲存空間，但記憶體的實體組織和 CPU 存取方式，對應用程式效能有深遠影響。瞭解記憶體區域性是編寫高效能程式碼的關鍵，可有效運用 CPU 的快取階層。

CPU 快取階層

現代行動 CPU 的速度遠比系統的主要 RAM (DRAM) 快。為彌補這項效能差距，CPU 會使用多個層級的小型極速記憶體，也就是快取。

  • L1 快取 (第 1 級)：最小且最快 (~1 奈秒)。在 3 GHz 的 CPU 上，這大約是 3 個時脈週期。
  • L2 快取 (第 2 級)：較大且稍慢 (~3-5 奈秒，或 ~10-15 個週期)。
  • L3 快取 (第 3 級)：最大的快取 (~10-20 奈秒，或 ~30-60 個週期)。
  • 主記憶體 (DRAM)：最大且最慢 (約 100 奈秒以上，或約 300 個週期以上)。

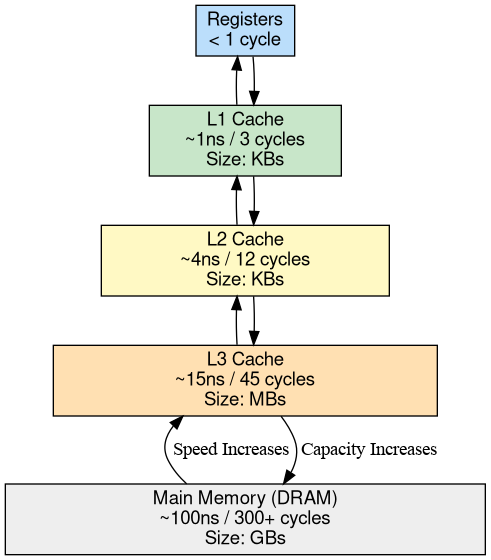

記憶體延遲金字塔

延遲的脈絡：停滯的成本

如要瞭解這些數字的影響，請考量現代超純量 CPU，每個時脈週期可淘汰 4 到 8 個指令。

如果 CPU 錯過所有快取，且必須等待 100 奈秒 (300 個週期) 才能讀取 DRAM：

  • 損失的週期：約 300 個週期。
  • 「浪費」的指令：1,200 到 2,400 個指令，如果資料已位於本機暫存器或 L1 快取中，這些指令可能已執行。

如果程式碼的記憶體區域性不佳，CPU 不一定會忙於複雜的數學運算，而是經常「停滯」，在等待記憶體子系統時，會閒置數千個指令等效項目。

每個週期 (IPC) 的指令

衡量這項效率的主要指標是每個週期執行的指令數 (IPC)。 IPC 代表 CPU 在每個時脈週期內平均「退役」(完成) 的指令數。

  • 高 IPC (例如 3.0 - 5.0)：CPU 運作效率高，很可能在 L1/L2 快取或暫存器中找到大部分資料。
  • 低 IPC (例如 < 0.5)：CPU 嚴重受限。即使系統監控器顯示 CPU「使用率」為 100%，實際上大部分時間都處於等待記憶體的狀態，也就是所謂的記憶體停滯。

記憶體區域性是決定資料密集迴圈是否以高 IPC 執行，或崩潰成一連串停滯的主要因素。

快取行

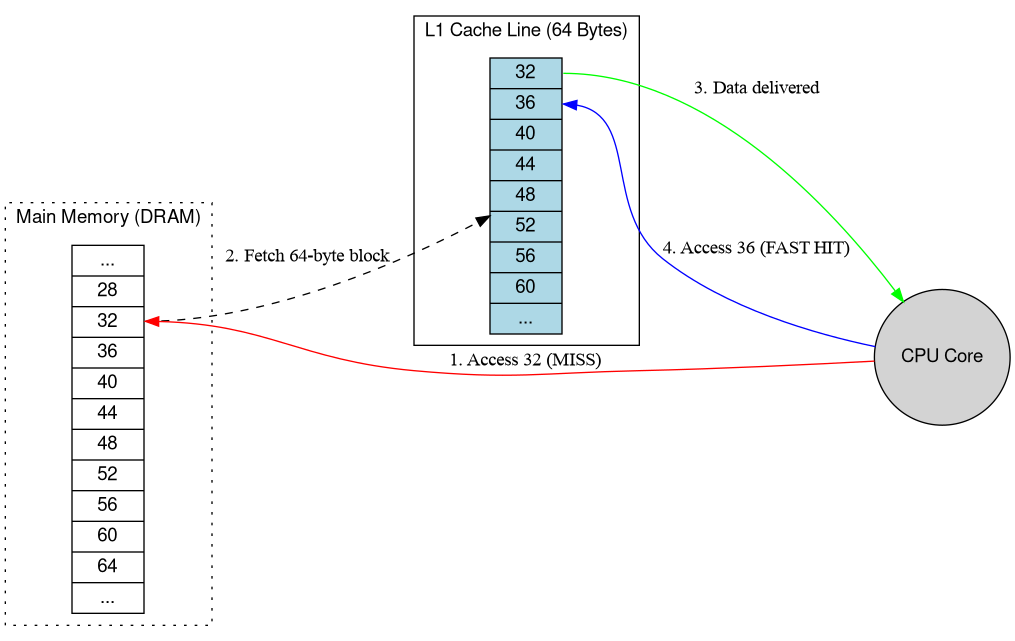

CPU 不會從記憶體載入單一位元組。而是載入固定大小的區塊，稱為「快取行」，通常為 64 位元組。存取單一變數時，CPU 會將包含該變數的整個 64 位元組區塊擷取到快取中。

快取行機制

TLB (位址轉譯後備緩衝區)

Android 使用虛擬記憶體。每次存取記憶體時，都必須將虛擬位址轉換為實體位址。TLB 是專門儲存近期翻譯內容的快取。TLB 錯失會要求核心在主記憶體中走訪頁面表格，相較於 TLB 命中，這項作業相對昂貴。

硬體設定檔：Pixel 10 Pro Fold

在下列練習中，我們使用 Pixel 10 Pro Fold 硬體裝置。 這部裝置搭載 Google Tensor G5 SoC。

查詢硬體

如要瞭解記憶體子系統，請先檢查 CPU 設定和快取參數。

# Check CPU architecture and core parts
adb shell cat /proc/cpuinfo | grep 'CPU part' | sort -u
# Output:
# CPU part  : 0xd8b
# CPU part  : 0xd8c
# CPU part  : 0xd90

# Check cache line size
adb shell getconf -a | grep CACHE_LINESIZE
# Output:
# LEVEL1_ICACHE_LINESIZE             64
# LEVEL1_DCACHE_LINESIZE             64

解讀 CPU 零件

/proc/cpuinfo 中的 CPU part 值是 ARM CPU 核心的十六進位 ID。如果是 Pixel 10 Pro Fold 搭載的 Laguna SoC，則對應至：

  • 0xd8b：ARM Cortex-A520 (效率核心)
  • 0xd90：ARM Cortex-A720 (效能核心)
  • 0xd8c：ARM Cortex-X4 (主要核心)

這種 4+3+1 設定在現代行動 SoC 中很常見，因為不同叢集可能會有不同的快取大小和延遲。

地區類型

有效率的軟體設計取決於兩大類型的區域性：

  1. 空間局部性：如果存取某個記憶體位置，系統很可能很快就會存取附近的記憶體位置。循序陣列遍歷就是經典範例。由於 CPU 會載入整個快取行，因此如果陣列中的下一個元素已在快取行中，存取該元素幾乎「免費」。
  2. 時間局部性：如果存取某個記憶體位置，系統很可能很快就會再次存取該位置。好的演算法會在資料仍處於快取「熱」狀態時重複使用。

實機練習：使用 simpleperf 評估區域性

在本練習中，我們將使用 simpleperf 監控硬體效能計數器，同時執行 256 MB 矩陣的兩種不同遍歷。

  1. 以資料列為主的遍歷：按照矩陣元素在記憶體中的儲存順序存取元素。這項做法有助於快取，並可利用空間區域性。
  2. 以資料欄為主軸的遍歷：跨記憶體跳轉，依資料欄存取元素。這通常會錯過快取和 TLB，導致 CPU 強制停止。

1. 使用 Simpleperf 執行

推送二進位檔，確保可執行，並使用 simpleperf stat 評估快取和 TLB 事件。我們使用 :u 後置字元來評估使用者空間中的事件。在大多數裝置上，這些指令需要 adb root 才能存取硬體 PMU 計數器。

adb root
adb shell "chmod +x /data/local/tmp/LocalityLab"

設定檔列優先：

adb shell "simpleperf stat -e cpu-cycles:u,instructions:u,cache-misses:u,L1-dcache-load-misses:u,dTLB-load-misses:u /data/local/tmp/LocalityLab row"

設定檔欄優先：

adb shell "simpleperf stat -e cpu-cycles:u,instructions:u,cache-misses:u,L1-dcache-load-misses:u,dTLB-load-misses:u /data/local/tmp/LocalityLab col"

2. 測量範例 (Pixel 10 Pro Fold)

以下結果是在 Pixel 10 Pro Fold 硬體裝置上測得：

指標 以資料列為主 (友善) 以資料欄為主 (不友善) 差異
執行時間 0.83 秒 68.3 秒 慢約 82 倍
操作說明 52.7 億 102 億 約 1.9 倍
CPU 週期 12 億 621.8 億 約 52 倍
每個週期的指令數 (IPC) 4.40 0.16 效率降低 27 倍
L1 資料快取未中斷 2.1 億 3,369 Million 錯失的商機多出 16 倍
dTLB Load Misses 0.13 Million 2,888 Million 錯失商機的次數增加 22,000 倍

3. 結果分析

  • IPC 崩潰：在以列為主的測試中，CPU 的 IPC 達到 4.40，表示 CPU 每個週期可有效執行多項指令。在以資料欄為主的大型測試中，IPC 會降至 0.16。這表示 CPU 有 96% 的時間處於停滯狀態，等待 DRAM 傳送資料。
  • TLB 瓶頸：最顯著的差異在於 dTLB 負載遺失。循序存取 (以列為主) 會留在相同的記憶體頁面中，因此 TLB 失敗次數極少。跨欄跳轉 (以欄為主) 會導致 CPU 不斷參照新頁面，造成 TLB 負載過重，並強制執行耗費資源的頁面資料表走訪。
  • 快取效率：以資料欄為主軸的遍歷會產生 16 倍的 L1 快取遺失，導致 CPU 不斷從速度較慢的 L3 或 DRAM 擷取資料。

觀察結果：雖然兩次遍歷對相同資料執行相同的邏輯運算，但以資料欄為主的遍歷速度慢了 80 倍以上。造成如此巨大差異的原因，完全在於存取模式與 CPU 記憶體子系統實體現實的互動方式。

Java 和 Kotlin 資料結構中的指標追蹤

雖然 2D 矩陣基準測試會展示連續原生陣列中的空間區域性，但大部分 Android 應用程式和架構程式碼都是以 Java 和 Kotlin 編寫。在受管理語言中，物件變數和集合元素不會內嵌儲存物件，而是儲存散布在 ART 堆積中的堆積分配物件的參照 (指標)。

巢狀參照圖的費用

請考慮 Android 應用程式和系統服務的常見模式：遍歷巢狀集合，例如狀態物件的 ArrayList，每個物件都包含 ArrayMap 或 ArraySet 的監聽器或連線，每個監聽器或連線都指向另一個狀態記錄。

即使 ArrayList、ArrayMap 和 ArraySet 會連續儲存內部 Object[] 陣列，該 Object[] 中的每個元素仍是堆積參照。對 process.services.valueAt(i).connections.valueAt(j).client 等鏈結取消參照時，需要五個連續的依附記憶體負載：

  1. 載入Object[]支援services。
  2. 載入 ServiceRecord 物件標頭和欄位。
  3. 載入Object[]支援connections。
  4. 載入 ConnectionRecord 物件。
  5. 載入目標 ProcessRecord 欄位。

由於每個載入的記憶體位址都取決於前一個載入作業傳回的值，因此 CPU 的亂序執行引擎和硬體預先擷取器無法重疊這些作業。如果這些物件是在不同時間分配，或在垃圾回收期間移至不同區域，則每次躍點都有可能發生 L1 或 L2 快取失敗。

裝箱基本型別 (ArrayList<Integer>、HashMap<Long, Boolean>) 和泛型 Lambda 會加劇這項負擔：每次查閱元素都需要額外指標取消參照，才能取消裝箱值，而泛型 Consumer<T> 回呼會插入執行階段型別檢查 (CheckCast) 存根，進而增加指令快取 (L1-icache) 壓力。

使用 simpleperf 診斷指標追蹤

在實際的 Java 和 Kotlin 工作負載 (例如 system_server's OomAdjuster 遍歷程序、服務和供應商參照圖)，指標追蹤很少會像合成的 256 MB 欄主要掃描一樣，將 IPC 降至 0.16，因為部分工作集會納入 L2 或 L3 快取。請改為在 simpleperf 中尋找這項特徵簽章：

  • IPC 偏低 (約 0.6 至 0.9)：遠低於 CPU 的超純量退役寬度。
  • 後端記憶體停滯時間過長 (raw-stall-backend-mem)：通常有 35% 至 45% 的 CPU 週期都用於等待資料快取填滿。
  • L1-dcache-load-misses 和 L1-icache-load-misses 偏高：當熱遍歷迴圈跨越虛擬方法和泛型 Lambda 虛設常式時，資料快取失敗率偏高，且指令快取失敗。

您可以使用 simpleperf stat 評估執行中程序的這些計數器：

adb shell simpleperf stat \
  -e cpu-cycles:u,instructions:u,raw-stall-backend-mem:u,L1-dcache-load-misses:u,L1-icache-load-misses:u \
  -p $(pidof system_server) --duration 10

改善受管理程式碼中的區域性

  • 以原始陣列或 AndroidX 集合取代裝箱集合： 使用 IntArray、LongArray、SparseIntArray 或 androidx.collection 原始型別 (IntList、LongLongMap、ScatterMap) 消除包裝函式物件，並將值保留在單一陣列分配空間內。
  • 扁平化熱遍歷路徑：如果熱迴圈在物件圖中重複走過三或四個躍點，以讀取單一布林值或整數旗標，請將該狀態提升或快取至以密集 ID 建立索引的扁平陣列或位元遮罩。
  • 避免在緊密的內部迴圈中擷取或通用 lambda：請使用標準的索引 for 迴圈，透過 RandomAccess 清單進行疊代，而非 forEach 或疊代器鏈結，以免發生疊代器分配、巨型多態調度，以及執行階段型別檢查的負擔。
