메모리 회수: 제거 및 스왑

이전 섹션에서는 커널이 시스템 전체에서 메모리를 관리하는 방법을 살펴보았습니다. 이 장에서는 Android가 개별 앱의 메모리 사용량을 분할하고 제어하는 데 사용하는 메커니즘인 메모리 제어 그룹(memcg)에 대해 자세히 알아봅니다.

memcg를 이해하는 것은 매우 중요합니다. memcg는 시스템이 개별 앱을 회수 대상으로 지정하거나 메모리 한도를 설정하여 앱 메모리 사용량을 사전에 관리할 수 있는 수준이기 때문입니다.

메모리 제어 그룹(memcg)

제어 그룹(cgroup)은 프로세스를 계층 구조 그룹으로 구성하고 시스템 리소스(예: CPU, 메모리, I/O)를 분산할 수 있는 Linux 커널 기능입니다. memcg는 메모리 전용 cgroup 컨트롤러입니다.

주요 memcg 개념

  • Memcg Charge: memcg의 프로세스가 메모리 페이지(익명 또는 파일 지원)를 할당하면 해당 페이지가 memcg에 '청구'됩니다. memcg의 총 요금은 memcg 내의 모든 프로세스에서 사용하는 모든 페이지의 합계입니다.
  • 계층적 회계: 메모리 사용량은 트리 위로 계산됩니다. 하위 cgroup의 요금은 상위 cgroup의 사용량에도 반영됩니다.
  • 메모리 한도: 각 memcg는 memory.high를 통해 소프트 회수 기준점을 지원합니다. 앱 메모리 예산은 이 기준점을 사용하여 OOM 킬러를 호출하지 않고 타겟팅된 회수 및 할당 제한을 트리거합니다. 또한 memory.max를 통해 하드 한도를 지원합니다. 시스템 메모리 한도는 회수가 사용량을 한도 미만으로 유지할 수 없을 때 폭주 프로세스를 종료하는 데 사용됩니다.
  • memcg별 회수: memcg가 한도를 초과하거나 시스템에 메모리가 필요한 경우 커널은 회수를 위해 특정 memcg를 타겟팅할 수 있습니다. 즉, 파일 페이지를 제거하거나 익명 페이지를 ZRAM으로 스왑합니다.

Android memcg 계층 구조

Android는 특정 계층 구조를 사용하여 앱 프로세스를 관리합니다. 이 구조를 통해 시스템은 다양한 유형의 앱(예: 포그라운드 및 백그라운드)에 다양한 정책을 적용할 수 있습니다.

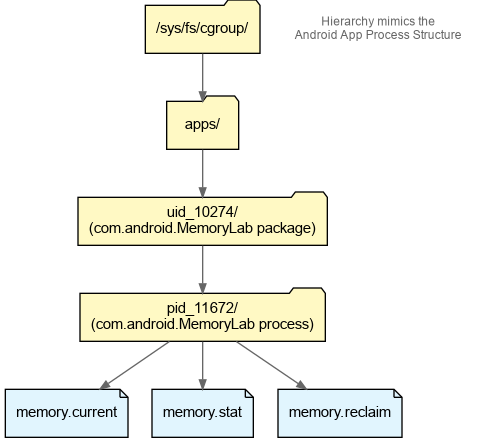

Android memcg 계층 구조

  • /sys/fs/cgroup/apps/: 모든 Android 애플리케이션의 루트입니다.
  • uid_<UID>/: 각 앱의 사용자 ID 디렉터리입니다. 동일한 앱 패키지에 속하는 모든 프로세스가 이 그룹을 공유합니다.
  • pid_<PID>/: 각 개별 프로세스 및 이 프로세스에서 포크된 하위 요소의 디렉터리입니다. 이를 통해 여러 프로세스가 있는 앱을 세밀하게 제어하고 계정할 수 있습니다.

실습: memcg 살펴보기

이 실습에서는 MemoryLab의 memcg 디렉터리를 찾고 실시간으로 메모리 사용량을 관찰합니다.

1. MemoryLab 실행

기기에서 MemoryLab이 실행 중인지 확인합니다.

2. MemoryLab의 memcg 찾기

먼저 실행 중인 MemoryLab 앱의 PID를 가져옵니다.

adb shell pidof com.android.memorylab
# Example output: 11672

이제 cgroup 디렉터리를 찾습니다. /proc/<PID>/cgroup에서 다음을 확인할 수 있습니다.

adb shell cat /proc/11672/cgroup
# Example output: 0::/apps/uid_10274/pid_11672

cgroup v2에서 0:: 뒤의 경로는 /sys/fs/cgroup에 상대적인 memcg 계층 구조를 나타냅니다. 따라서 전체 경로는 /sys/fs/cgroup/apps/uid_10274/pid_11672/입니다.

3. memcg 통계 읽기

해당 디렉터리로 이동하여 키 파일을 확인합니다.

# Current memory usage (in bytes)
adb shell cat /sys/fs/cgroup/apps/uid_10274/pid_11672/memory.current
# Example output:
# 1591324672

memory.current는 현재 이 cgroup에 청구된 총 메모리 양(바이트)을 보여줍니다.

# Detailed statistics
adb shell cat /sys/fs/cgroup/apps/uid_10274/pid_11672/memory.stat | head -n 10
# Example output:
# anon 1585098752
# file 741376
# kernel 5484544
# kernel_stack 393216
# pagetables 4583424
# sec_pagetables 0
# percpu 216
# sock 0
# vmalloc 4096
# shmem 20480

memory.stat는 다음과 같은 세부정보를 제공합니다. * anon: 익명 메모리(힙, 스택)의 양입니다. file: 파일 지원 메모리(페이지 캐시)의 양입니다. * swap: ZRAM으로 스왑된 메모리 양입니다.

4. 변경사항 관찰

  1. MemoryLab을 엽니다.
  2. memory.current의 값을 확인합니다.
  3. Allocate Java Memory (10MB)를 여러 번 탭합니다.
  4. memory.current를 다시 읽습니다. 탭할 때마다 약 10MB씩 증가하는 것을 확인할 수 있습니다.
  5. I can tap Allocate Bitmaps. memory.stat에서 anon 증가를 확인하세요.

memory.reclaim를 사용한 사전 회수

memcg(v2)의 강력한 기능은 memory.reclaim 파일입니다. 이 파일에 값을 쓰면 커널이 memcg 및 그 아래의 모든 memcg에서 해당 메모리 양을 즉시 회수하려고 시도합니다.

Android에서 memory.reclaim를 사용하는 방식

Android의 CachedAppOptimizer는 이 기능을 사용하여 앱이 고정된 후 앱에서 메모리를 최대한 회수합니다. Android 앱 프리저는 캐시된 앱이 실행되지 않는 동안 가능한 한 적은 RAM을 사용하도록 합니다. 앱이 백그라운드로 이동하여 정지되면 시스템은 앱의 현재 메모리 사용량을 memory.reclaim 파일에 기록합니다. 이렇게 하면 커널이 가능한 모든 파일 페이지를 제거하고 모든 익명 페이지를 ZRAM으로 스왑하여 앱의 상주 공간을 최소화합니다.

memory.current를 읽고 memory.reclaim에 다시 작성하여 동일한 '최대 회수'를 수동으로 수행할 수 있습니다.

# Force reclaim of everything
adb shell "cat /sys/fs/cgroup/apps/uid_10274/pid_11672/memory.current > /sys/fs/cgroup/apps/uid_10274/pid_11672/memory.reclaim"

연습: 강제 회수 및 추적

이제 커널이 MemoryLab에서 메모리를 회수하도록 강제하고 Perfetto 트레이스에서 활동을 캡처합니다.

  1. 준비: MemoryLab에 일부 할당(Java 및 비트맵)이 있는지 확인합니다.
  2. 추적 시작: 이 인라인 추적 구성을 사용하여 예약, 회수, 페이지 캐시 이벤트를 캡처합니다.

    # Use a config that captures scheduling, reclaim and page cache events
    adb shell perfetto -c - --txt -o /data/misc/perfetto-traces/reclaim.perfetto-trace <<EOF
    buffers: {
        size_kb: 131072
        fill_policy: RING_BUFFER
    }
    data_sources: {
        config {
            name: "linux.ftrace"
            ftrace_config {
                ftrace_events: "sched/sched_switch"
                ftrace_events: "sched/sched_wakeup"
                ftrace_events: "kmem/rss_stat"
                ftrace_events: "mm_filemap_add_to_page_cache"
                ftrace_events: "mm_filemap_delete_from_page_cache"
                ftrace_events: "vmscan/mm_vmscan_direct_reclaim_begin"
                ftrace_events: "vmscan/mm_vmscan_direct_reclaim_end"
                ftrace_events: "vmscan/mm_vmscan_memcg_reclaim_begin"
                ftrace_events: "vmscan/mm_vmscan_memcg_reclaim_end"
                symbolize_ksyms: true
            }
        }
    }
    data_sources: {
        config {
            name: "linux.process_stats"
            process_stats_config {
                scan_all_processes_on_start: true
            }
        }
    }
    EOF

  3. 트리거 압력 및 회수:

    • MemoryLab에서 Allocate Native Memory (1GB)를 탭합니다. 이렇게 하면 시스템 전체에 압박이 가해집니다.
    • 별도의 터미널에서 200MB를 회수합니다.

      adb shell "echo 200M > /sys/fs/cgroup/apps/uid_10274/pid_11672/memory.reclaim"

  4. Fault Back In: MemoryLab으로 다시 전환합니다. thought Thrash Pagecache(Refault test)를 탭합니다.

  5. 트레이스 중지: 트레이스 터미널에서 Ctrl+C를 누릅니다.

Perfetto에서 회수 분석

트레이스를 열면 시스템 전체 및 앱별 회수가 작동하는 것을 확인할 수 있습니다.

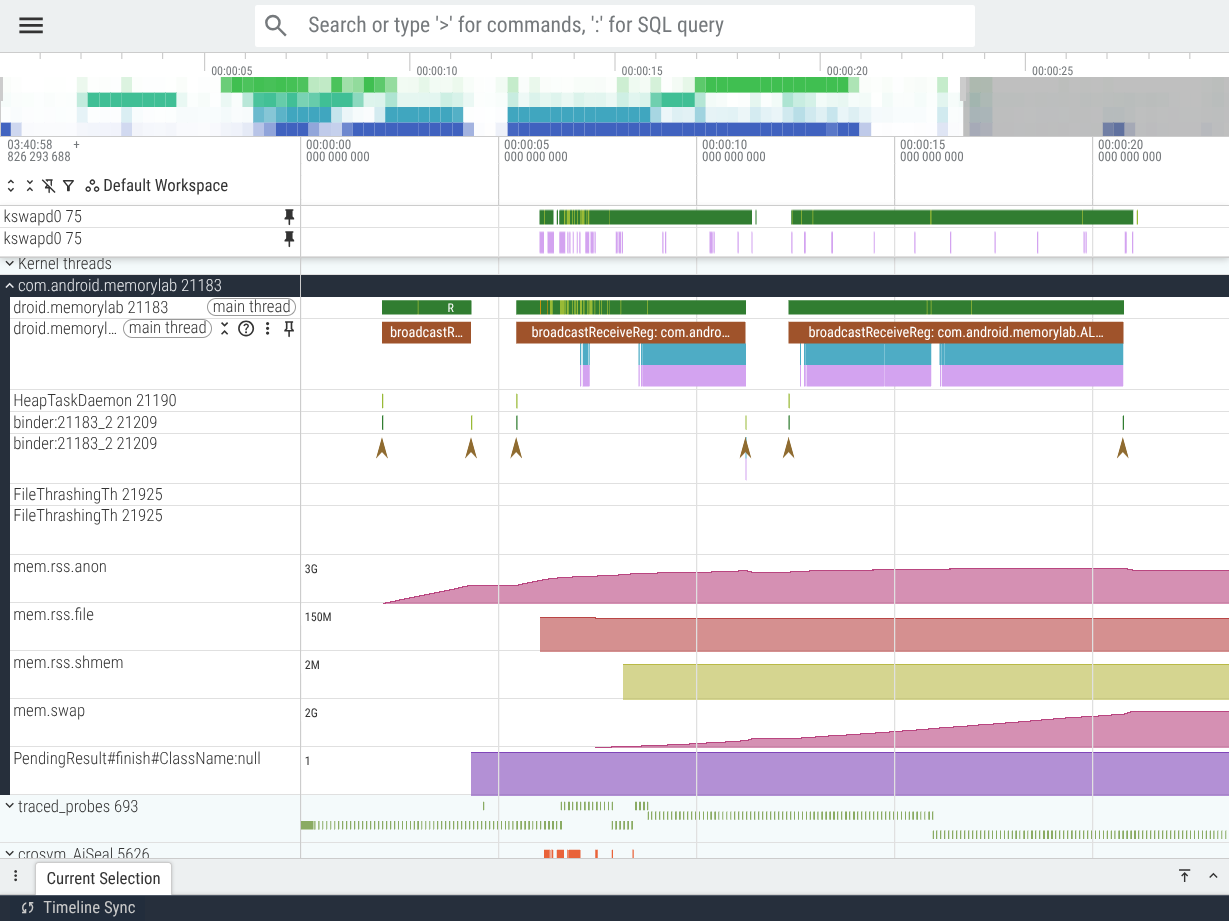

직접 및 memcg 회수를 보여주는 Perfetto

trace에서 다음을 확인합니다.

  • kswapd: 커널 스레드에서 kswapd0를 검색합니다(위 스크린샷에서는 상단에 수동으로 고정됨). 시스템이 여유 페이지를 찾기 위해 고군분투하면서 kswapd가 깨어나 실행되는 것을 볼 수 있습니다(녹색 슬라이스).
  • 직접 회수: com.android.memorylab 프로세스 스레드를 확인합니다. 스레드의 예약 트랙 바로 아래에 보라색 ftrace 이벤트 슬라이스(예: mm_vmscan_direct_reclaim_begin)가 표시됩니다. 이는 앱 스레드 자체가 커널이 페이지를 확보하기를 기다리는 동안 중단되었음을 나타냅니다.
  • RSS 및 스왑 카운터:
    • mem.rss.anon: 할당 버튼을 탭하면 증가합니다.
    • mem.swap: kswapd 및 앱 자체 스레드(직접 회수 대상)가 익명 페이지를 ZRAM으로 압축함에 따라 꾸준히 증가합니다.
  • memcg 회수: 수동 회수를 트리거한 순간을 확대하면 rss.anon 및 rss.file가 급격히 감소하고 mm_vmscan_memcg_reclaim 이벤트가 표시됩니다.
